Коробка передач является важным элементом трансмиссии автомобиля и предназначена для изменения крутящего момента, скорости и направления движения автомобиля, а также длительного разъединения двигателя от трансмиссии.
В зависимости от принципа действия различают ступенчатые, бесступенчатые и комбинированные коробки передач. Тип коробки передач во многом определяет тип трансмиссии автомобиля.
В ступенчатых коробках передач крутящий момент изменяется ступенчато. К ним относятся механическая и роботизированная коробки передач .

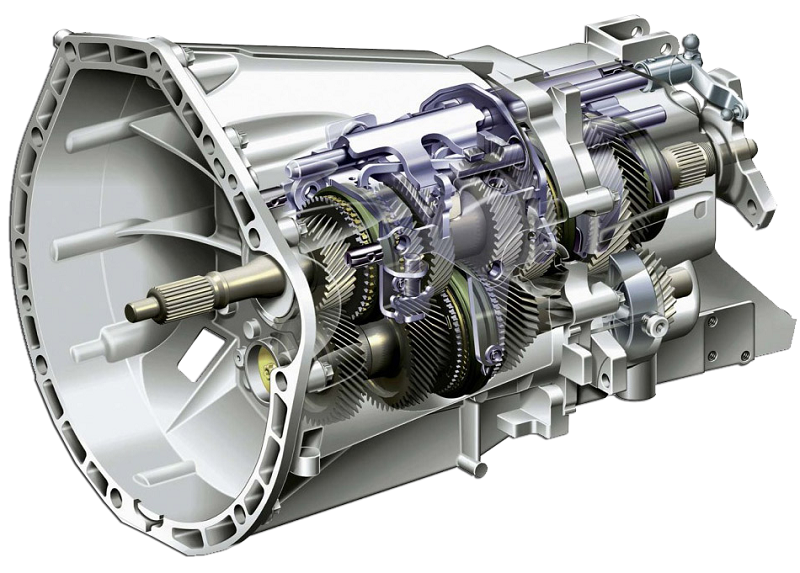

Механическая коробка передач представляет собой многоступенчатый цилиндрический редуктор, в котором предусмотрено ручное переключение передач. В зависимости от числа ступеней различают четырехступенчатую, пятиступенчатую, шестиступенчатую, семиступенчатую и и тд.
В общем виде механическая коробка передач представляет собой набор параллельных валов, на которых «нанизаны» шестерни. Их задача – передать крутящий момент с маховика двигателя на колеса. В классическом случае для этого используется либо два, либо три вала.
Основными преимуществами механической коробки передач являются простота конструкции, надежность, возможность ручного управления во всех режимах движения. Благодаря этим качествам МКПП является самым распространенным типом коробки передач. Вместе с тем, все больше потребителей в последние годы выбирают коробки с автоматическим управлением.

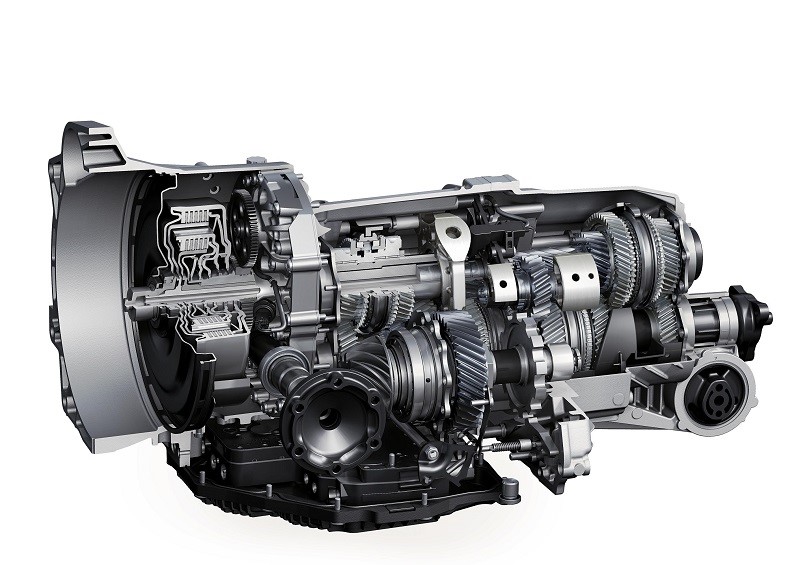

Роботизированная коробка передач представляет собой механическую коробку передач, в которой автоматизированы функции выключения сцепления и переключения передач. Современные роботы имеютдвойное сцепление, которое обеспечивает передачу крутящего момента без разрыва потока мощности.
Роботизированная коробки передач с двойным сцеплением обеспечивает снижение расхода топлива, высокую разгонную динамику. Благодаря данным качествам, популярность роботов стремительно растет. Известными конструкциями роботизированных коробок передач являются коробки передач DSG, SMG , Изитроник.
К бесступенчатым коробкам передач относится вариатор. В отличие от ступенчатых коробок, передаточное число в вариаторах изменяется плавно. Это достигается за счет гидравлического или механического преобразования крутящего момента.
Благодаря своей конструкции вариатор обеспечивает оптимальные динамические характеристики автомобиля. С другой стороны вариаторная коробка передач имеет ограничения по величине передающего крутящего момента. Известными конструкциями вариаторов являютс Мультитроник, Экстроид.

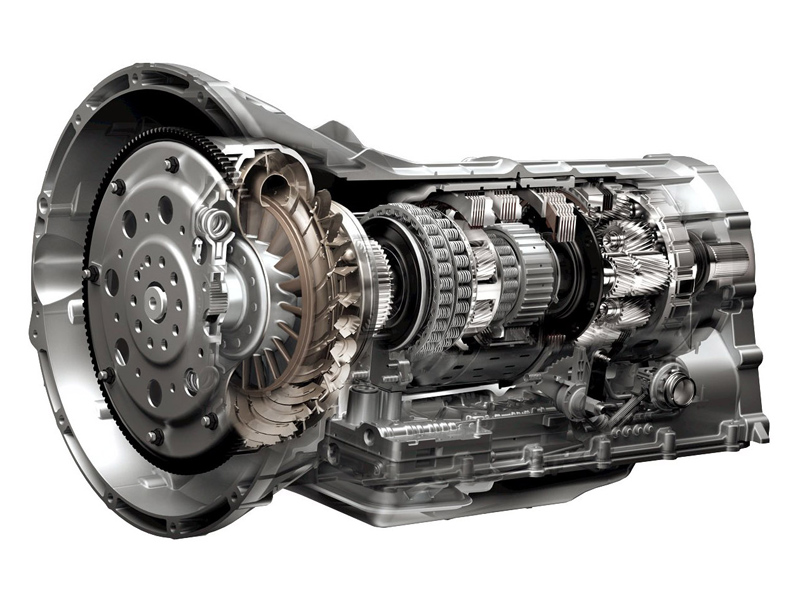

Автоматическая коробка переключения передач обеспечивающая автоматический (без прямого участия водителя) выбор соответствующего текущим условиям движения передаточного числа, в зависимости от множества факторов.
Гидротрансформатор (заменяющий сцепление и обеспечивающий безступенчатое регулирование крутящего момента). Современные автоматы имеют семь (7G-Tronic) и даже восемь ступеней передач.
Коробка-автомат обеспечивает плавное переключение передач и высокую надежность работы. При этом АКПП имеет повышенный расход топлива и низкую разгонную динамику. В ряде конструкций автоматической коробки передач предусмотрена имитация ручного переключения передач Типтроник, Стептроник.
