Стояночный тормоз (народное название – ручник) служит для удержания автомобиля на месте длительное время. Используется во время стоянки автомобиля, остановке на площадках с уклоном, а также в движении для осуществления резких поворотов на заднеприводных спортивных автомобилях.
Стояночная тормозная система является также запасной (аварийной) системой, так как полностью дублирует гидравлическую рабочую систему. Применение стояночного тормоза в экстренном случае во время движения позволяет довести транспортное средство до полной остановки.
Как любая тормозная система стояночный тормоз состоит из тормозного привода и тормозных механизмов.
Стояночный тормоз
В стояночной тормозной системе используется в основном механический тормозной привод, который обеспечивает передачу тормозного усилия от человека к тормозному механизму. Человек взаимодействует с ручным рычагом, тягой или ножной педалью.

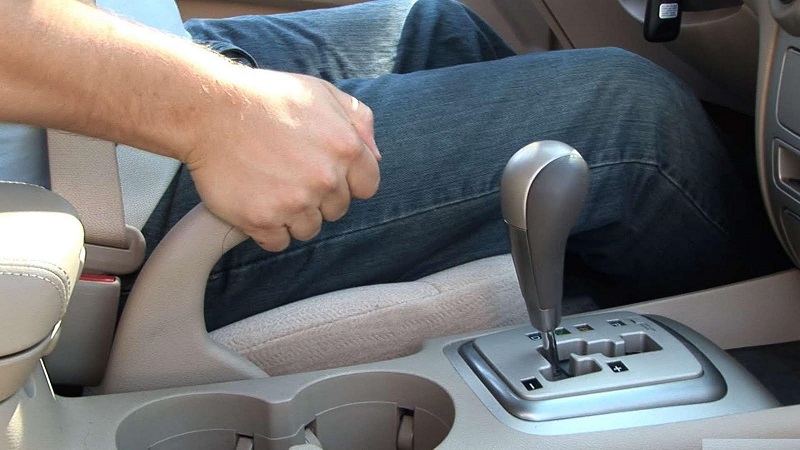

Самым популярным устройством является ручной рычаг, который располагается, как правило, справа от водителя рядом с сиденьем. Ручной рычаг оснащен храповым механизмом, обеспечивающим фиксацию стояночного тормоза в рабочем положении. На рычаге расположен выключатель контрольной лампы стояночного тормоза. Сама лампа установлена на панели приборов и включается при срабатывании стояночного тормоза.
От рычага к тормозным механизмам усилие передается с помощью тросов. В конструкции тормозного привода стояночного тормоза используются один, два или три троса. Самая популярная схема с тремя тросами: один передний (центральный) и два задних троса. Передний трос соединен с ручным рычагом, задние тросы – с тормозными механизмами. Для соединения переднего троса с задними тросами и равномерной передачи усилия используется т.н. уравнитель.
Непосредственное соединение тросов с элементами стояночного тормоза осуществляется с помощью наконечников, часть из которых регулируемые. Регулировочные гайки на концах тросов позволяют изменять длину привода. Возвращение системы в исходное положение (снятие с тормоза) производится при переводе ручного рычага в соответствующее положение с помощью возвратной пружины. Пружина может располагаться на переднем тросе, уравнителе или непосредственно на тормозном механизме.
Тормозной привод стояночной тормозной системы должен регулярно использоваться, в противном случае может произойти закисание тросов и потеря функций. Это особенно актуально для автомобилей с автоматической коробкой передач, где в силу конструкции коробки стояночным тормозом можно не пользоваться.
На некоторых современных легковых автомобилях применяется электрический привод стояночного тормоза, в котором электродвигатель непосредственно взаимодействует с дисковым тормозным механизмом. Система носит название электромеханический стояночный тормоз.
В конструкции стояночного тормоза используются, как правило, штатные тормозные механизмы задних колес, в которые внесены ряд изменений.
В барабанном тормозном механизме торможение при стоянке производится с помощью отдельного рычага, который одной стороной соединен с задним тросом, другой – с тормозной колодкой. При срабатывании тормозного механизма трос перемещает рычаг, который в свою очередь толкает ведущую тормозную колодку и вместе с ней ведомую тормозную колодку к тормозному барабану. Происходит блокировка колеса.
На автомобилях с дисковыми тормозами применяют несколько конструкций стояночного тормозного механизма: винтовой, кулачковый, барабанный.
Винтовой тормозной механизм используется в дисковых тормозах с одним поршнем. Механизм выполнен в суппорте дискового тормозного механизма. В данном устройстве поршень управляется с помощью вкрученного в него винта. Вращение винта обеспечивает рычаг, который другой стороной соединен с тросом. Так как при вращении винт перемещаться не может, вращение передается на соединенный с ним поршень. Поршень вдвигается по резьбе и прижимает тормозные колодки к диску.
Близка по конструкции к винтовому механизму конструкция кулачкового тормозного механизма. В данном устройстве перемещение поршня обеспечивает толкатель, имеющий привод от кулачка. Кулачек жестко соединен с рычагом, который в свою очередь связан с тросом. При повороте кулачка происходит перемещение толкателя и вместе с ним поршня тормозного механизма. В исходное положение система приводится с помощью возвратной пружины.
В дисковом тормозном механизме с несколькими поршнями применяется стояночный тормозной механизм барабанного типа. По сути это отдельный тормозной механизм со своими тормозными колодками. В качестве барабана используется внутренняя поверхность тормозного диска.
