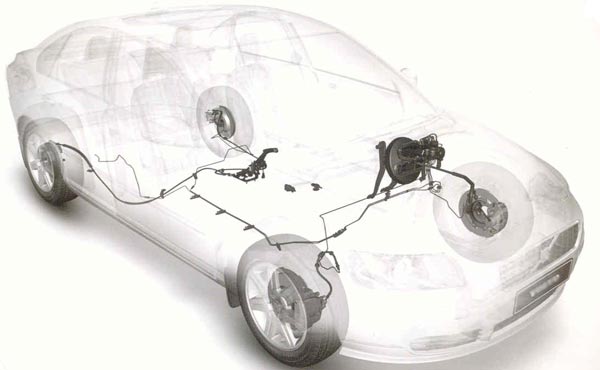

Безопасность автомобиля немыслима без эффективной работы  тормозной системы. Давайте рассмотрим устройство тормозной системы автомобиля: из чего состоит и как работает.

Тормозная система  автомобиля состоит из:

•
• рабочая тормозная система - обеспечивает замедление легкового автомобиля;
•
• вспомогательная тормозная система - ограничивает скорость движения автомобиля на длительных спусках, не зависимой от других тормозных систем;
•
• Стояночная тормозная система (ручник) -  служит для удержания автомобиля на месте длительное время.

На легковых автомобилях устанавливают тормозные системы, состоящие из гидропривода и тормозных механизмов. При нажатии на педаль тормоза в гидроприводе  возникает избыточное давление тормозной жидкости, которое обеспечивает срабатывание "колесных" тормозных механизмов.

В гидропривод входят:

•
• главный тормозной цилиндр с вакуумным усилителем;
•
• регулятор давления в задних тормозных механизмах;
•
• рабочий контур - соединяет между собой устройства гидропривода и тормозные механизмы.

Главный тормозной цилиндр - предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам.

Бачок с запасом тормозной жидкости может крепиться на главный тормозной цилиндр или вне его. Вместе с главным тормозным цилиндром устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе.

Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения создают опрокидывающий момент. Передняя подвеска автомобиля, реагируя на него, "проседает", а задние колеса "разгружаются". Поэтому даже при не интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля давление в приводе задних тормозов (по сравнению с передними) ограничивается.

В результате блокировки задних колес (в зависимости от замедления и загруженности автомобиля) не происходит или она возникает значительно позже.

Рабочий контур должен делиться на основной и вспомогательный. Если система исправна, то работают оба, но при разгерметизации одного - другой продолжает работать, становясь вспомогательным (аварийным). Наиболее распространены три компоновки разделения рабочих контуров:

•
• 2 + 2 тормозных механизма, подключен параллельно (передние + задние)
•
• 2 + 2 тормозной механиз, подключен диагонально (правый передний + левый задний и т. д.)
•
• 4 + 2 тормозных механизма (в один контур подключены тормозные механизмы всех колес, а в другой только два передних)

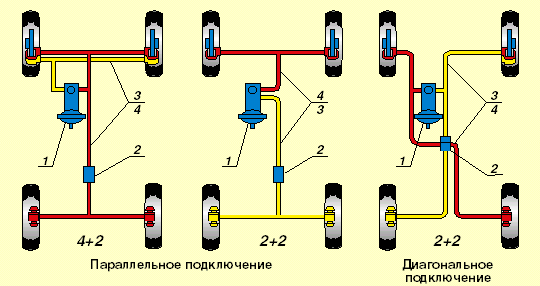

                                                                                                                                                      Схема компоновки гидропривода:

1 - главный тормозной цилиндр с вакуумным усилителем; 2 - регулятор давления жидкости в задних тормозных механизмах; 3-4 - рабочие контуры.

Одной из систем, которыми комплектуются машины, оборудованные по последнему слову техники, является антиблокировочная система ABS. Она достаточно давно появилась на автомобильном рынке, но все же для многих российских автолюбителей ABS по-прежнему осталась новикой.

Принцип работы ABS

Антиблокировочная система установлена на автомобиль в качестве дополнительного оборудования, задача которого заключается в том, чтобы препятствовать блокировке колес при сильном торможении. Благодаря ABS при сильном нажатии на педаль тормоза автомобиль и на сухом асфальте, и на мокрой дороге не пойдет юзом.

Тормозные механизмы автомобиля

Все автомобильные тормозные механизмы разделяют на: дисковые и барабанные.

Дисковые тормозные механизмы бывают с подвижным или неподвижным суппортом. Наибольшее распространение получили механизмы с подвижным суппортом, которые исключают неравномерный износ колодок. Еще одной особенностью тормозного механизма с подвижным суппортом является меняющееся расстояние от его внешнего габарита до колесного диска в зависимости от износа колодок.

По конструктивным особенностям дисковые тормоза эффективнее барабанных и работают в более высоком температурном режиме. Для лучшего отвода тепла из рабочей зоны часто используют вентилируемые диски. Увеличенная толщина вентилируемого диска позволяет разместить между поверхностями трения ребра жесткости, которые обеспечивают принудительную циркуляцию воздуха. При вращении создается центробежная сила, она заставляет поступающий воздух устремляться от центра к краям диска и нагретый воздух выбрасывается в окружающую среду, а вентилируемый диск охлаждается.

Барабанные тормозные механизмы устанавливают обычно на задние колеса. В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения предназначены разного рода механические регуляторы. Износ колодок компенсируется их самоподводкой, происходящей, как правило, при резком торможении. Теплоотвод в барабанных тормозных механизмах осуществляется через колодочные накладки, массивную металлическую основу колодки и ребра охлаждения тормозного барабана.
